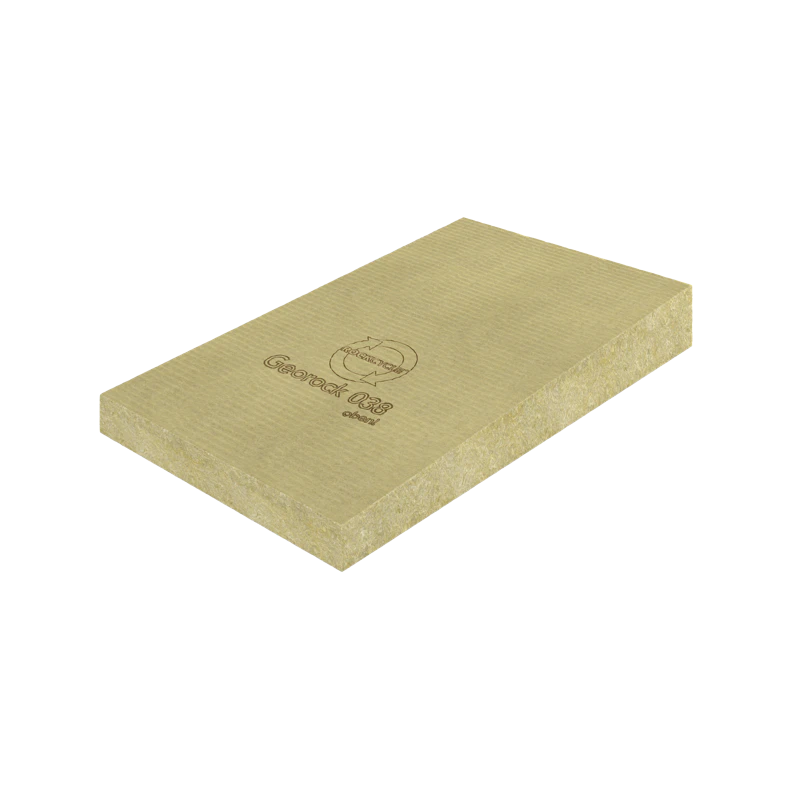

Georock 038
Druckbelastbare Steinwolle-Gefälledachdämmplatte mit integrierter Zweischichtcharakteristik und hoch verdichteter Oberlage, für mäßig beanspruchte Flachdächer. Wärmeleitfähigkeit λD 0,037 W/m.K.
1/3
Anwendungen
- Flachdach
- Dachaufbau: mechanisch befestigt / lose mit Auflast
Produktbeschreibung
Die Georock 038 ist eine druckbelastbare Steinwolle- Gefälledachdämmplatte, werkseitig hergestellt mit 2 % Standardgefälle. (Sondergefälle von 1 % und 3 % sind auf Anfrage möglich.)
Die erforderliche Dämmdicke wird durch die Kombination mit einer Grunddämmung, z. B. Hardrock, erreicht.
Geeignet für mäßig beanspruchte Flachdächer/Dachbereiche, wie extensive Begrünung, PV-Anlagen mit Linien-, Flächenlasten oder geringen Punktlasten.
- Gefälledachdämmplatte
- nichtbrennbar, Euroklasse A1
- wärmedämmend
- hoch verdichtete Oberlage
- lastverteilend
- recycelbar
Technische Daten
| Eigenschaft | Zeichen/Klasse | Wert | Einheit | Norm |
|---|---|---|---|---|
| Produktart | MW-WDF: Dämmung druckfest, für z. B. Warmdächer, Flachdächer mit leichten Belastungen | ÖN B 6000 | ||
| Brandverhalten | nichtbrennbar, Euroklasse A1 | EN 13501-1 | ||
| Glimmverhalten | keine Neigung zu kontinuierlichem Schwelen | EN 16733 | ||
| Schmelzpunkt | > 1000 | °C | DIN 4102-17 | |
| Nennwert der Wärmeleitfähigkeit | λᴅ | 0,037 | W/m∙K | EN 13162 |
| Wasserdampfdiffusionswiderstandszahl | MU | μ = 1 | EN 12086 | |
| Druckspannung bei 10% Stauchung / Druckfestigkeit | CS(10\Y) / CS(Y) | σ10 ≥ 70 | kPa | EN 826 |
| Zugfestigkeit senkrecht zur Plattenebene (Abreißfestigkeit) | TR | σmt ≥ 10 | kPa | EN 1607 |
| Punktlast | PL(5) | FP ≥ 800 | N | EN 12430 |
| Grenzabmaße für die Dicke | Klasse | T4 | EN 823 | |
| Dimensionsstabilität | DS | DS(70,90) | EN 1604 | |
| Kurzzeitige Wasseraufnahme (eben) | WS | Wp ≤ 1,0 | kg/m² | EN 1609 |
| Bezeichnungsschlüssel | MW-EN 13162-T4-DS(70,90)-CS(10)70-TR10-PL(5)800-WS-MU1 |
Anwendungsbereich
Zur Ausbildung eines Gefälles bei nicht geneigten Dachkonstruktionen oder für die nachträgliche Herstellung eines Gefälles in Verbindung mit erhöhtem Wärme-, Schall- und Brandschutz, bei einschaligen nicht belüfteten Flachdächern, auch bei erhöhten Anforderungen, z. B. bei extensiver Dachbegrünung, Kiesauflast oder PV-Anlagen.
Verarbeitungshinweise
Per CAD-Planung wird ein Verlegeplan mit der gewünschten Entwässerungsform, z.B. Linien- oder Punktentwässerung (Punktentwässerung in Kombination mit Kehlplatten Keprock), erstellt.
Die erforderliche Dämmdicke wird durch die Kombination mit einer Grunddämmung, z.B. Hardrock, erzielt.
Die mit einem Schriftzug markierte harte Oberseite muss oben liegen.
Es ist keine Dampfdruckausgleichsschicht unter der Dachabdichtung erforderlich.
Die Dämmplatten sind im Fugenversatz zu verlegen. Bei zweilagiger Verlegung ist auch ein Lagenversatz zu berücksichtigen.
Bei Trapezprofildächern müssen die Platten quer zu den Trapezprofilen angeordnet werden.
Befestigung
Die Befestigung kann mechanisch oder durch Auflast erfolgen.
Mechanisch
Die hoch verdichtete Oberlage bietet bei mechanischer Fixierung dem Dübelteller einen festen Halt. Somit wird ein gutes Einklemmen der Dachhaut ermöglicht. Die elastische Unterschicht sorgt für die notwendige Vorspannung. Bei mechanischer Befestigung ist die Verwendung von trittsicheren, nicht auftragenden, mind. gemäß ETAG 006 bzw. EAD 030351- 00-0402 korrosionsgeschützten Befestigungselementen (z. B. Kunststofftülle mit Bohrschraube) erforderlich.
Auflast
Auflasten, wie z.B. Kiesschüttung, Plattenbeläge, Begrünung oder Ähnliches, können der Lagesicherung und als Oberflächenschutz dienen und sind entsprechend der ÖNORM B 3691 auszuführen.
Besondere Hinweise
Die Georock 038 kann, einlagig oder mehrlagig, in Kombination mit ROCKWOOL Dachdämmplatten verlegt werden.
Zulässige Belastungen (Auflagerpressung) von ROCKWOOL Flachdachdämmplatten durch Dauerlasten und veränderliche Lasten, wie Eigengewicht, Schnee, Nutzlast … durch z.B. PV-Anlagen, Geräte, Anlagen, Ausstattungen, Gründächer, …
BSP, Decklage, obere Lage: Georock 038 Grunddämmung, untere Lage: Produktgruppe 70kpa
- zul. flächige Belastung max. 10,0 kN/m²
- zul. kleinflächige Belastung bis 0,50 × 0,50 m, max. 20,0 kN/m²
- zul. linienförmige Belastung bis 0,20m Breite, max. 20,0 kN/m²
- zul. punktförmige Belastung bis 0,20 × 0,20 m, max. 40,0 kN/m²
Empfohlene maximale Dauerlasten (durch z.B. Schotterauflage, Gründächer, …), max. 5,0 kN/m²
Detailliertere Angaben der zulässigen Belastungen und Kombinationsmöglichkeiten sind im Datenblatt und in der Belastungatabelle im Downloadbereich ersichtlich.
Mit der Georock 038 können Extensivbegrünungen gemäß ÖNORM L 1131 mit einer Schichtdicke von bis zu ca. 20 cm und bodendeckender Begrünung mit Gräsern, Kräutern und Moos ausgeführt werden.
Auch die Kombination eines Gründaches und einer entsprechenden PV-Anlage ist grundsätzlich möglich.
Unbedingt zu beachten
Bei stark genutzten Dachflächen, intensiver Dachbegrünung (z.B. Dachgärten mit Bäumen), Parkdecks, befahrbaren Dächern, Besucherterrassen öffentlicher Gebäude sowie unter stark vibrierenden Maschinen oder Aggregaten dürfen ROCKWOOL Dachdämmplatten nicht verlegt werden.
Ein Materialtransport auf dem Dach sollte, wenn möglich, nicht über die verlegte Dämmung erfolgen. Um Schäden am Dämmstoff zu vermeiden, sind Bereiche, die im Arbeitsablauf vermehrt begangen oder als kurzzeitige Lagerfläche genutzt werden, durch druckverteilende Abdeckungen zu schützen (z.B. Schaltafeln) oder es ist Solarrock mind. 60 mm dick als oberste Lage zu verwenden.
Bei Bereichen, die ständig begangen werden (z.B. Terrassen, Wartungsbereiche, Zugänge), sind druckverteilende Maßnahmen zu treffen, wie z.B. Verwendung von Solarrock oder Gehwege aus Plattenbelägen.
Steinwolle-Dämmstoffe sind stets trocken zu lagern, einzubauen und danach vor Feuchtigkeit zu schützen. Stehendes Wasser auf der Dampfsperre oder unterhalb der Dämmung ist zu vermeiden.
Die Anwendungs- und Verlegehinweise der Hersteller sonstiger verwendeter Komponenten, wie z.B. PV-Anlagen, sind ebenso wie sonstige behördliche, technische und die Sicherheit betreffende Vorgaben unbedingt zu beachten.

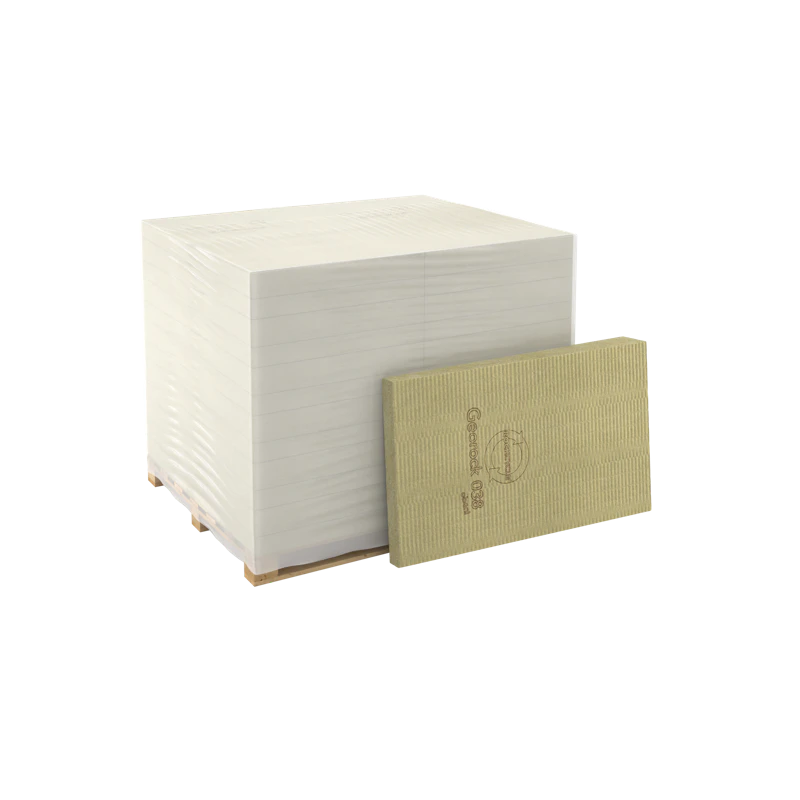

Lieferprogramm
Georock 038 Verlegeschema
Gütezeichen & Deklarationen
EUCEB
RAL Gütezeichen
Keymark
DGNB: hohe Rohdichte
CE-Zertifikat
EPD – hohe Rohdichte
Rockcycle
baubook
FM Approved
Downloads

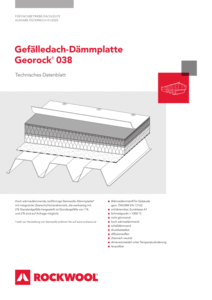

Broschüre Dämmung von Flachdächern (Ausgabe Österreich)
