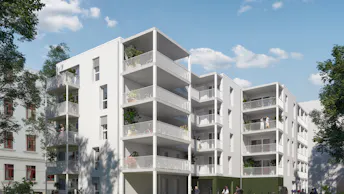

Serielles Bauen: Brandabschottung für Holzmodulbau in Berlin

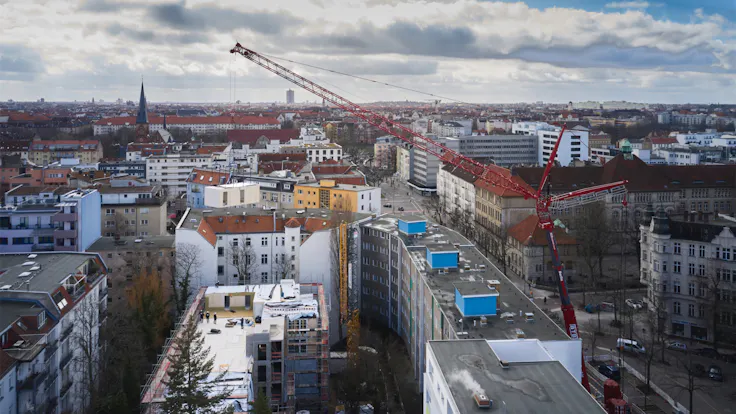

Moderne Holzbaukonstruktionen finden immer häufiger Verwendung beim Bau von mehrgeschossigen Wohnhäusern, für die erhöhte Anforderungen an den Brandschutz gelten. Mit den geprüften und verarbeitungsfreundlichen Conlit Brandschutzprodukten von ROCKWOOL entstehen sichere Lösungen als Alternative zu aufwändig zu montierenden Abschottungen mit Auslaibung und Mörtelverguss. Bei den aus CLT-Holz erstellten Modulen der Gebäude in Berlin-Charlottenburg setzten die Verantwortlichen auf speziell geprüfte Lösungen mit Conlit Systemen.

Speziell durchgeführte Brandprüfungen in unabhängigen Instituten für die Anwendbarkeit des Conlit Systems für dünnere CLT-Holzdecken bestätigten die Eignung für die Feuerwiderstandsdauer von 30, 60 und 90 Minuten. Eine gutachterliche Stellungnahme der DEUTSCHEN ROCKWOOL bescheinigte zudem die Anwendbarkeit auf Basis der bereits für Conlit vorliegenden Anwendbarkeitsnachweise.

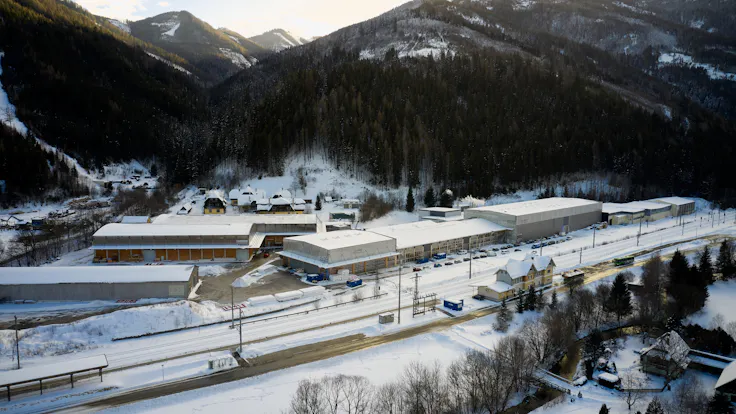

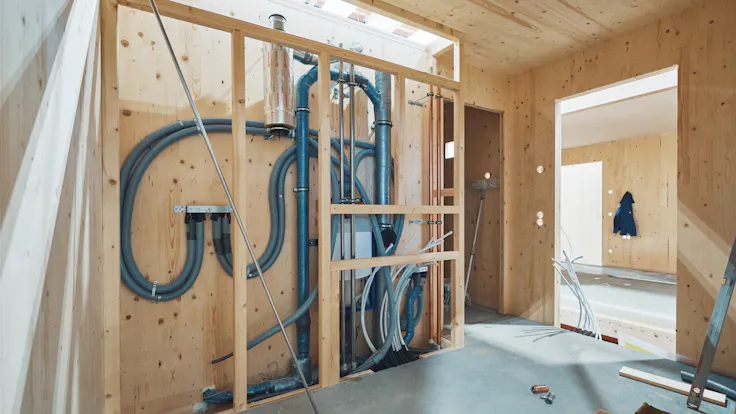

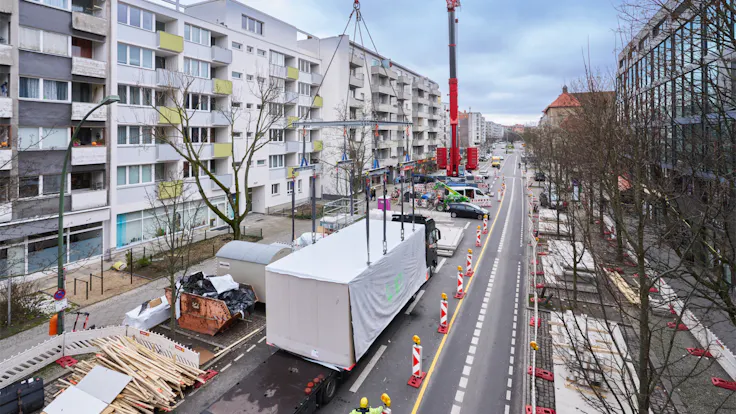

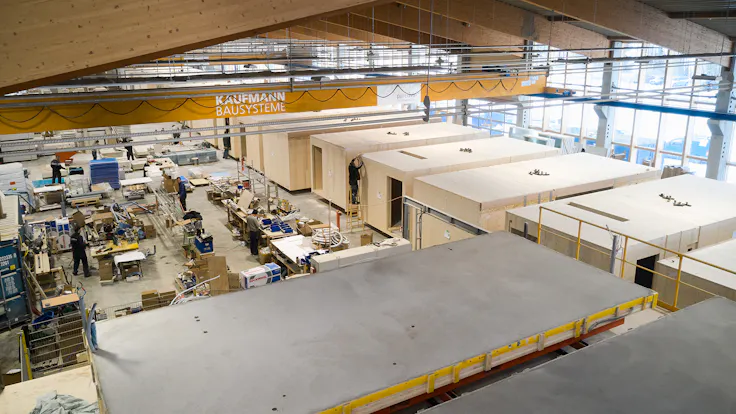

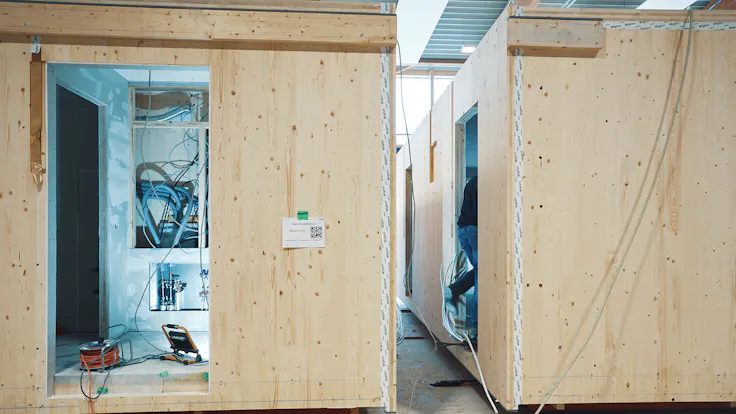

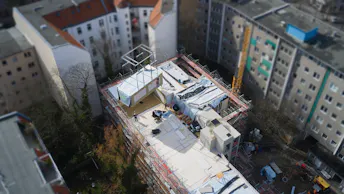

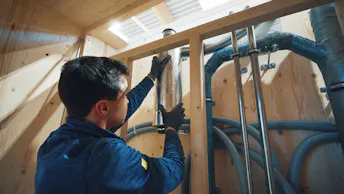

Nach Freigabe der Systemlösung durch ROCKWOOL entwickelte ein Fachplaner genaue Schachtbohrpläne, gemäß derer die CLT-Holzelemente vorgefertigt und gefräst wurden. Werkseitig wurden die Leitungen so vorgerüstet, dass die Endmontage der beiden Neubauten in Berlin schnell voranschreiten konnte.

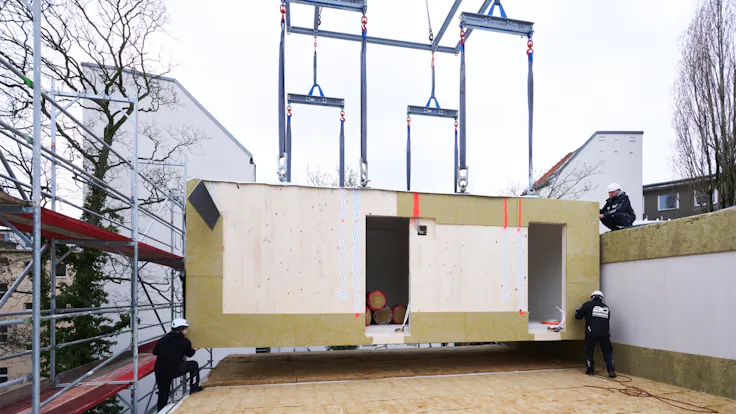

Dabei wurden neben den Leitungen auch ihre Dämmung und die Conlit 150 U Brandschutzschale als Abschottung eingebaut. Die Dämmung der Leitungen erfolgte mit der ROCKWOOL 800 Rohrschale. Die Leitungen wurden später einfach von Modul zu Modul vor Ort miteinander verbunden und die Dämmung weitergeführt.

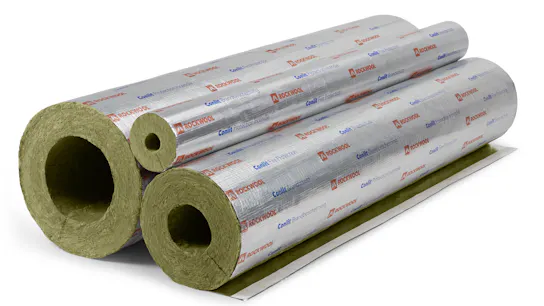

Die Conlit 150 U ist eine nichtbrennbare, druckfeste Steinwolle-Brandschutzrohrschale. Sie ist mit einer farbig gekennzeichneten gitternetzverstärkten Aluminium-Sandwich-Folie kaschiert. Die Rohrschalen entsprechen im Innendurchmesser den Abmessungen aller gängigen Rohrleitungen für die Haustechnik. Im Außendurchmesser sind sie den gängigen Kernbohrungsdurchmessern angepasst.

Mit Conlit Systemprodukten lassen sich Rohr- und Elektroleitungen im Holzbau in gleicher Weise abschotten wie in Massivbauteilen.

Die nichtbrennbare und formbeständige Rohrschale ROCKWOOL 800 wird aus konzentrisch gewickelter Steinwolle hergestellt. Sie ist mit einer gitternetzverstärkten, reißfesten Aluminium-Sandwich-Folie mit selbstklebender Überlappung kaschiert, einseitig aufgeschlitzt und zur leichteren Montage auf der Innenwandung eingesägt.

Die Rohrschale ROCKWOOL 800 ist ebenfalls Bestandteil des Conlit Abschottungssystems und wird dort als weiterführende Dämmung vor und hinter der Bauteildurchführung eingesetzt.
