Wie werden unsere Dämmplatten für die VHF befestigt?

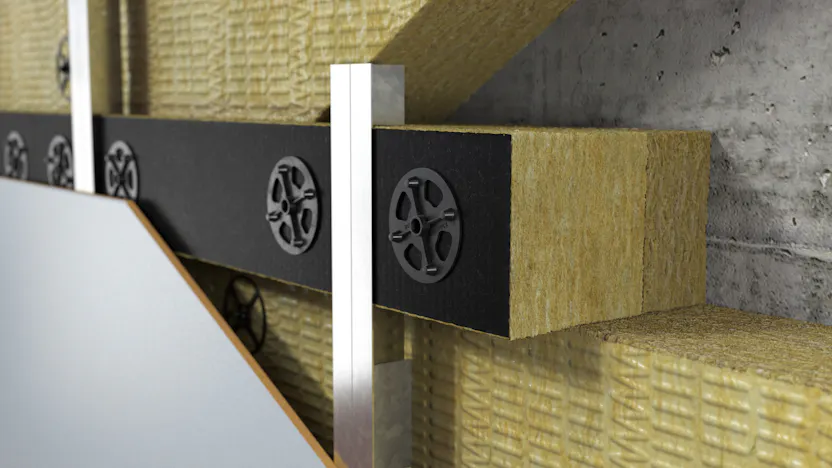

Variante 1: Die herkömmliche Befestigung mit Dämmstoffhaltern

Die Befestigung der Dämmung in der vorgehängten hinterlüfteten Fassade ist in der DIN 18516 und DIN 18351 geregelt. Die Fassadendämmplatten werden im Mittel mit fünf Dämmstoffhaltern pro m² angebracht. Die Dämmstoffhalter – auch Dübel genannt – müssen normal entflammbar sein, unterliegen ansonsten keinen baurechtlichen Anforderungen und dienen zur Lagesicherung.

Variante 2: Verklebung der Dämmplatten

Können die Dämmplatten nicht mit Dämmstoffhaltern angebracht werden, sind sie im Klebeverfahren zu verlegen. Die Dämmstoffe müssen eine Zugfestigkeit senkrecht zur Plattenebene von σ_mt > 1,0 kPa nach DIN EN 13162 aufweisen, um eine ausreichende Abrissfestigkeit sicherzustellen. Verklebte Platten sind vorzugsweise im Wulst-Punkt-Verfahren anzubringen. Der Kleber muss für den Anwendungsfall geeignet sein. Wir empfehlen den ROCKWOOL Mörtelkleber.

Schnell und sparsam: Die Ein-Dübel-Befestigung

Weniger Dübel bedeuten eine schnellere Verlegung und geringere Kosten.
Bei der Ein-Dübel-Befestigung werden nur ein Dübel pro Dämmstoffplatte und zwei Dübel in den Randbereichen pro Platte benötigt. Diese Anwendung ist geprüft durch das I.F.I. (Institut für Industrie-aerodynamik in Aachen) und muss grundsätzlich vor Anwendung vom Bauherrn freigegeben werden.

In den meisten Fällen ist eine Ein-Dübel-Befestigung sowohl bei der Fixrock 035 und der Fixrock 035 VS als auch bei der Fixrock 033 und Fixrock 033 VS möglich.

Bitte beachten: Für die Montage mit nur einem Dübel pro Platte ist im Vorfeld eine Beratung durch den zuständigen Außendienstmitarbeiter oder die zentrale Anwendungstechnik der DEUTSCHEN ROCKWOOL (Tel.: 02043 / 408408) erforderlich.

Der ROCKWOOL Dämmstoffhalter – punktet bei Verarbeitung und Lagerung

Der ROCKWOOL Dämmstoffhalter für die Befestigung in der vorgehängten hinterlüfteten Fassade besteht aus zwei Elementen: dem Dämmstoffteller und dem Dämmstoffschaft. Diese zweiteilige Bauweise bietet in puncto Verarbeitung und Lagerhaltung erhebliche Vorteile:

• Vermeidung des „Steppdeckeneffekts“, d. h., punktuelles Eindrücken wird verhindert
• kein Aufklaffen der Fugen im Bereich der Plattenstöße
• hochwertiger Kunststoff garantiert auch bei großen Dämmdicken eine sichere Montage
• die Artikelbezeichnungen sind entsprechend den Dämmstoffdicken (60 bis 300 mm) angepasst
• perfektes Zusammenspiel von Dämmstoffhaltern und Fixrock Fassadendämmplatten

So einfach geht’s:
Mit einem 8-mm-Bohrer wird in den tragenden Untergrund ein mindestens 40 mm tiefes Loch vorgebohrt. Der Schaft des Dämmstoffhalters wird mit einem Hammer eingeschlagen. Die Setztiefe von 30 mm gewährleistet eine definierte Einbausituation unabhängig vom Untergrund. Der Teller (∅ 90 mm) wird separat aufgesteckt und positioniert. Bei einer zweilagigen Verlegung ist ein zusätzlicher Halteteller erforderlich.
