Isolering af varme rørinstallationer
En vigtig faktor for at reducere varmetabet fra varmesystemet er effektiv isolering af rør, ventiler og flanger.
En vigtig faktor for at reducere varmetabet fra varmesystemet er effektiv isolering af rør, ventiler og flanger.
DS 452 udstikker regler for tekniske installationers maksimale energitab. Installationerne inddeles i 6 kategorier – isoleringsklasser – hovedsagelig begrundet i deres driftstemperatur, omgivende temperatur og antal driftstimer pr. år. I DS 452 beskrives nøje, hvilken isoleringsklasse hver enkelt installationsdel skal placeres i.
Find isoleringsklasserne i Den lille tekniske ved at klikke på linkene til den enkelte klasse nedenfor.
Varmetab – oversigt

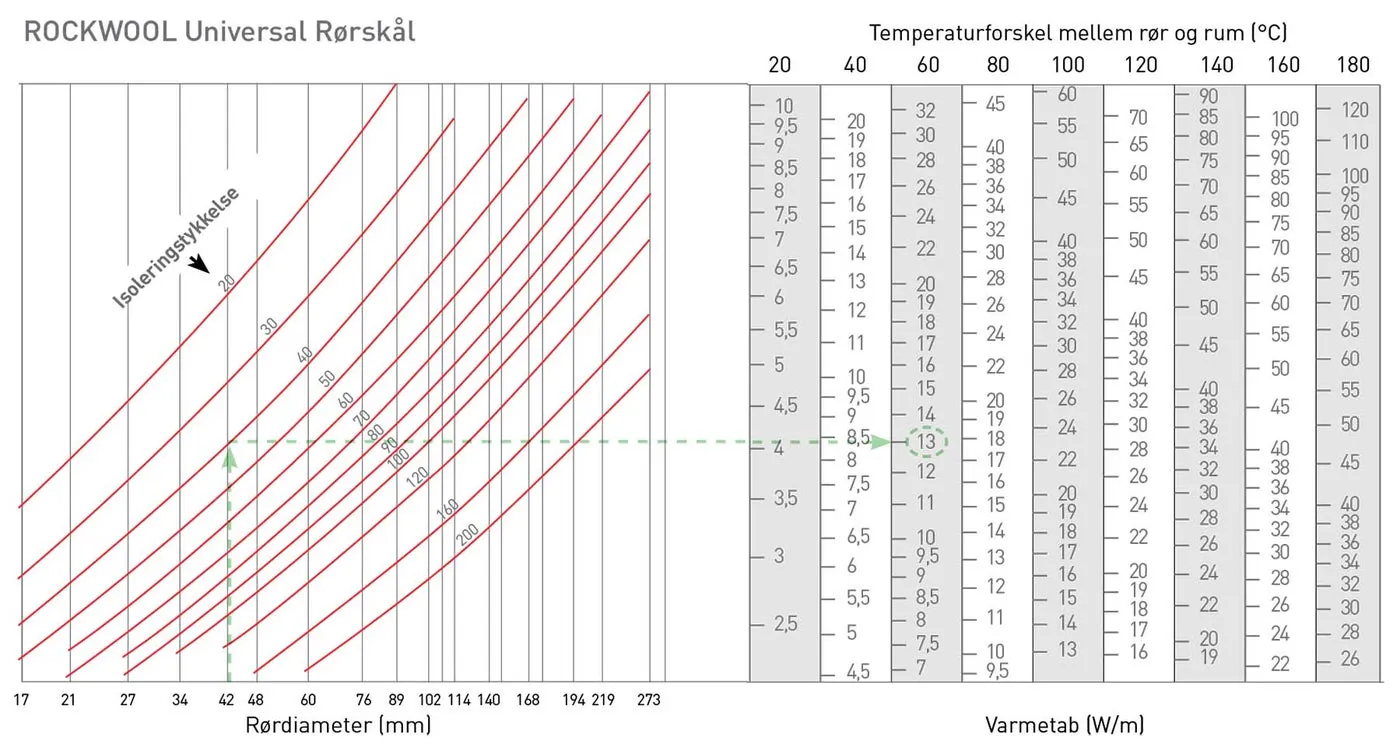

Se skemaet som giver et hurtigt overblik over sammenhængen mellem varmetab, temperatur og isoleringstykkelser. I eksemplet har vi taget udgangspunkt i ROCKWOOL Universal Rørskål.
Uddybende beregninger – også for andre produkter kan beregnes med ROCKTEC.
Anlægstype Installationsdel | Omgivende temperatur for installationsdel | |
---|---|---|
≤ 5° C 1) | >5° C 2) | |
Opvarmningsanlæg | ||
Koblingsledninger i samme rum som varmegiver | - | Klasse 0 |
Koblingsledninger i andre rum end varme-giver samt alle koblingsledninger nedlagt eller indstøbt i gulve, vægge eller lofter | Klasse 6 | Klasse 2 |
Fordelingsledninger, varmevekslere, -beholdere og installationsdele: | ||
Kun varme i opvarmningssæson med θ ≤ 45° C | Klasse 6 | Klasse 3 |
Kun varme i opvarmningssæson, regulering af fremløbstemperatur | Klasse 6 | Klasse 3 |
Andre tilfælde herunder fjernvarme indenfor bygningen og fordelingsledninger mellem bygninger | Klasse 6 | Klasse 4 |
Varmt brugsvand | ||
Koblingsledninger i samme rum som tapsted | Klasse 0 | |
Koblingsledninger i andre rum end tapsted | Klasse 4 | |
Fordelings- og cirkulationsledninger | Klasse 6 | Klasse 4 |
Vekslere og varmtvandsbeholdere samt vandvarmere | Klasse 6 | Klasse 5 |
Anlægstype Installationsdel | Omgivende temperatur for installationsdel | |
---|---|---|
≤ 5° C 1) | >5° C 2) | |
Ventilationsanlæg | ||
Tilslutningskanaler, der er placeret i de rum, de betjener | - | Klasse 0 |
Fraluftskanaler og tilluftskanaler på anlæg med varmegenvinding | Klasse 3 | Klasse 0 |
Tilluftskanaler på anlæg uden mekanisk køling med dimensionerende lufttemperatur mellem 15° C og 23° C | Klasse 3 | Klasse 0 |
Tilluftskanaler på anlæg med mekanisk køling med dimensionerende lufttemperatur mellem 15° C og 23° C | Klasse 3 | Klasse 1 |
Tilluftskanaler på anlæg med dimensionerende lufttemperatur under 15° C | Klasse 3 | Klasse 3 |
Tilluftskanaler i luftvarmeanlæg med luft-temperatur over 23° C | Klasse 4 | Klasse 2 |
Ventilationskanaler i udsugningsanlæg uden varmegenvinding og til naturligt aftræk | Klasse 0 3) | Klasse 0 |
Ventilationskanaler til udeluftindtag (før evt. varmegenvinding) og til afkast til det fri efter varmegenvinding | Klasse 0 3) 5) | Klasse 3 3) |
Ventilationsaggregater | W/m2K | W/m2K |
Indtil 31. december 2015 | ≤ 1,4 | ≤ 1,4 |
Fra 01. januar 2013 | ≤ 1,0 | ≤ 1,4 |
Anlægstype Installationsdel | Omgivende temperatur for installationsdel | |
---|---|---|
≤ 5° C 1) | >5° C 2) | |
Solvarmeanlæg | ||
Rørføring mv. til solfangere | Klasse 4 | Klasse 4 |
Beholdere | Klasse 6 | Klasse 5 |
Koldt brugsvand | ||
Rør og beholdere | Se DS 439 | Klasse 2 |
Rør mv. med eltracing. θ >0° C | Klasse 2 | |
Luft-vand og luft/luft varmepumper | ||
Varme forbindelsesrør til udedel | Klasse 6 | Klasse 5 |
Kolde forbindelsesrør til udedel | Klasse 0 3) | Klasse 4 3) |
Jordvarme (væske til vand varmepumper) | ||
Jordslanger mv. | I jord 4) | Klasse 4 3) |
Køling kontorer, o. lign. | ||
Rør og beholdere til kølebafler og kølelofter, samt rør til køleunits. 15 °C ≤ θ | Klasse 2 | Klasse 2 |
Rør og beholdere til køleflader for ventilations-luft og fancoils samt rør til køleunits. 0 °C ≤ θ < 15 °C | Klasse 2 3) | Klasse 2 3) |
Anlægstype Installationsdel | Omgivende temperatur for installationsdel | |
---|---|---|
≤ 5° C 1) | >5° C 2) | |
Serverrum | ||
Rør og beholdere til køleflader for ventilations- luft og fancoils samt rør til køleunits. 0 °C < θ < 15 °C | Klasse 4 3) | Klasse 4 3) |
Køle- og frysemøbler samt køle- og fryserum | ||
Rør og beholdere til køle- og frysemøbler samt til køle- og fryserum. θ ≤ 0 °C | - | Klasse 5 3) |
Tagnedløb | ||
Indvendige tagnedløb | - | Klasse 2 3) |
Noter
I overslagsberegningerne for uisolerede dele af varmeanlæg kan disse værdier anvendes i praksis:
Temperaturforskel - rum-rør (°C) | |||||
Rørdiameter | 20 | 50 | 60 | 80 | 100 |
18 mm | 14 | 32 | 53 | 76 | 102 |
22 mm | 16 | 38 | 63 | 91 | 123 |
28 mm | 20 | 47 | 78 | 113 | 152 |
35 mm | 25 | 57 | 95 | 138 | 185 |
42 mm | 33 | 69 | 114 | 685 | 222 |
48 mm | 33 | 77 | 128 | 185 | 250 |
60 mm | 38 | 93 | 155 | 225 | 303 |
76 mm | 50 | 114 | 190 | 276 | 373 |
89 mm | 57 | 131 | 218 | 317 | 428 |
102 mm | 64 | 148 | 245 | 357 | 482 |
114 mm | 71 | 163 | 271 | 393 | 531 |
140 mm | 85 | 195 | 324 | 471 | 637 |
169 mm | 100 | 229 | 380 | 553 | 748 |
219 mm | 126 | 289 | 481 | 700 | 947 |
Plan overflade m2 | 179 | 419 | 705 | 1037 | 1415 |
Indendørs placering, omgivende temp. 10° C. Fri konvektion. ”Sorte rør”. Ved fuldtidsdrift med konstanttemperatur. |
Bemærk: De faktiske energitab kan afvige ganske meget fra det angivne, afhængig af rørets placering og overflade mm.
Varmetabet fra 1 m uisoleret rør er ca. 10 gange større end varmetabet fra 1 m isoleret rør (gælder for 60 mm rør, 80° C, isoleret rør i klasse 3).
Husk:
En væsentlig faktor i begrænsningen af varmetabet fra varmeanlægget er en effektiv isolering af ventiler og flanger. Se eksemplerne nedenfor:
Eksempel:
Varmetab fra uisolerede ventiler
En uisoleret 2" ventil, 100 °C
En uisoleret 4" ventil, 100 °C
Varmetab fra uisolerede bolteflanger
En uisoleret 2" bolteflanger, 100 °C
En uisoleret 4" bolteflange, 100 °C
Kilde: Verein Deutsche Ingenieure O.Ing Morisse, 1985
Ventiler og flanger bør isoleres med f.eks. ventilkapper eller specialtildannede puder.
OBS! Hvis ventiler og armaturer er uisolerede, kan varmetabet herfra let overstige varmetabet fra hele det øvrige velisolerede anlæg.
DS 452 udstikker regler for tekniske installationers maksimale energitab. Installationerne inddeles i 6 kategorier – isoleringsklasser – hovedsagelig begrundet i deres driftstemperatur, omgivende temperatur og antal driftstimer pr. år. I DS 452 beskrives nøje, hvilken isoleringsklasse hver enkelt installationsdel skal placeres i.
I hver klasse finder du 2 tabeller. En for 'isolerede bæringer' og en for 'usiolerede bæringer'. Find den aktuelle installationsdel i tabellen og aflæs hvilken isoleringsklasse den tilhører:
Ældre bygninger har oftest kun 15-20 mm isolering på centralvarme- og varmtvandsrør i f.eks kælderrum eller krybekælder. At efterisolere disse rør er en særdeles god investering.
Isolerer man uden på den eksisterende isolering med ekstra 20 mm, opnår man følgende besparelser:
Beregningseksempler, uopvarmede rum:
21 mm rør (fra 20 mm til 40 mm): Sparer 4,0 l olie/år pr. lbm.
28 mm rør (fra 20 mm til 40 mm): Sparer 5,3 l olie/år pr. lbm.
34 mm rør (fra 20 mm til 40 mm): Sparer 6,0 l olie/år pr. lbm.
Med den aktuelle oliepris (ultimo 2015) sparer man:
På 21 mm rør: 48 kr. /lm. i året.
På 28 mm rør: 63 kr. /lm. i året.
På 34 mm rør: 72 kr. /lm. i året.
Der kan meget vel være tale om endnu større besparelser, da der er usikkerhed om kvaliteten af den eksisterende isolering.
Ved heltidsdrift med konstant temperatur.
Reducér samtidig CO2 udledningen
