Ontelolaatan alapuoleinen palosuojaus

Conlit 150 P/150 -palosuojaeristeet voidaan kiinnittää ontelolaatan alapintaan joko mekaanisesti tai Conlit-betoniliimalla.

Mekaaninen kiinnitys ja tekniset tiedot

Käyttökohde

Vähintään 30 mm:n eristeellä saavutetaan ontelolaatan alapintaan mekaanisesti kiinnitettynä palosuojausluokka R120. 30 mm:n eristeelle kiinnikkeenä käytetään 5x50/30 mm:n pikanaulaa + yhteensopivaa teräksistä aluslevyä (min. Ø 50 mm). Vaihtoehtoisesti voidaan käyttää pikanaulan kokoa vastaavaa ja eristepaksuudelle sopivaa betoniruuvia + yhteensopivaa teräksistä aluslevyä. Kiinnikkeen oikea pituus määräytyy käytettävän eristepaksuuden mukaan. 6 kiinnikettä / täysikokoinen eristelevy.

Tekniset tiedot

Tiheys: n. 165 kg/m3
Paino (30 mm): 4,5 kg/ m2
Lämmönjohtavuus: λ10  = 0,037 W/m·K
Paloluokka: A1
Ominaislämpökapasiteetti: 1030 J/kg·K
Vesihöyryn läpäisevyys: 0,14 kg/m·s·GPa
Vesihöyryn imeytyminen: 0,004 vol-% RH-arvolla 90%
CE-hyväksytty



Tuote

Conlit 150 (etupuolella vaalea lasikuituhuopa)
Conlit 150 P (pinnoittamaton)
Mitat: 600 x 1000 mm, 1000 x 1200 mm

Pinnoittamattomia eristeitä ei tule sellaisenaan jättää sisä-/oleskelutiloissa näkyväksi pinnaksi. Kyseisissä kohteissa tulee käyttää lasikuituhuovalla pinnoitettua (pölysuojattua) Conlit 150 -eristelevyä. Vaihtoehtoisesti pinnoittamattoman eristelevyn pinta voidaan pölysitoa kevyellä ruiskumaalauksella. Käänny maalin valinnassa maalinvalmistajan ja/tai -jälleenmyyjän puoleen.

Hyväksynnät

  • ROCKWOOL-kivivilla on palamatonta ISO 1182 -standardin mukaan.
  • DBI:n palotestin luokitusraportti: PHA10332h.



Kiinnittäminen

  • Eristelevyt asennetaan puskusaumoin tiiviisti toisiaan vasten ja ladotaan ns. tiililadonnalla (ilman ristisaumoja).
  • Eristelevyn leikkaamiseen voi käyttää mattoveistä, sahaa tai pyörösahanterää. Käytä apuna linjuria suoran reunan aikaansaamiseksi.
  • 30 mm:n eristeelle kiinnikkeenä käytetään 5x50/30 mm:n pikanaulaa + yhteensopivaa teräksistä aluslevyä (min. Ø 50 mm). Vaihtoehtoisesti voidaan käyttää pikanaulan kokoa vastaavaa ja eristepaksuudelle sopivaa betoniruuvia + yhteensopivaa teräksistä aluslevyä. Kiinnikkeen oikea pituus määräytyy käytettävän eristepaksuuden mukaan.
  • 6 kiinnikettä / täysikokoinen eristelevy. Määrämittaan leikatuille eristelevyille kiinnikemenekki min. 4 kpl / levy.
  • Kiinnikkeen reunakiinnitysetäisyys max. 50 mm.

Ontelolaatan vaatimukset

  • Suojabetonin/betonipeitteen paksuus min. 34 mm

Asennusvaiheet

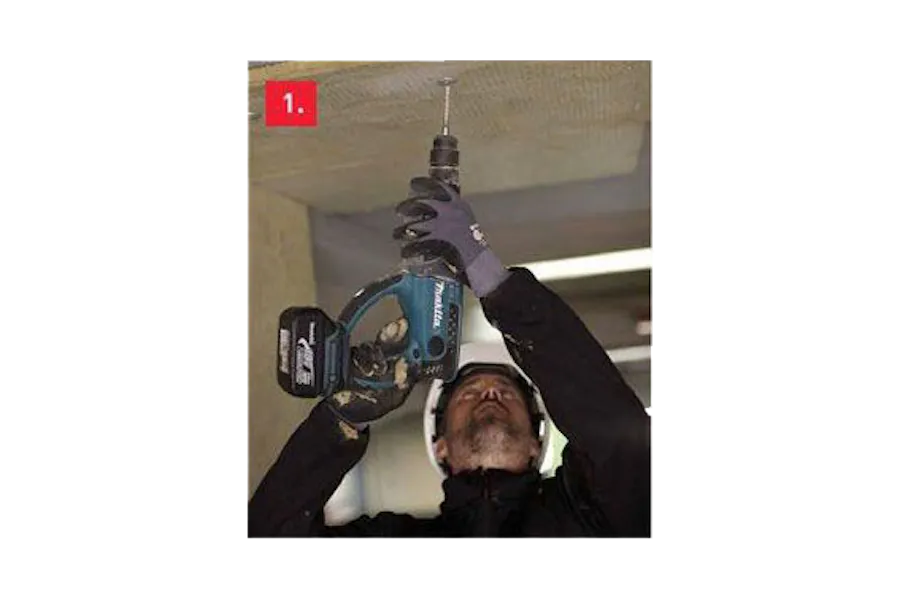

1. Pidä eristelevyä ontelolaattaa vasten ja esiporaa betoniin 35 mm syvä reikä 5x50/30 mm:n pikanaulalle. Betoniruuvia käytettäessä noudata ruuvivalmistajan ohjeistamaa poraussyvyyttä.

3. Asenna kiinnike aluslevyn ja eristeen läpi betoniin.

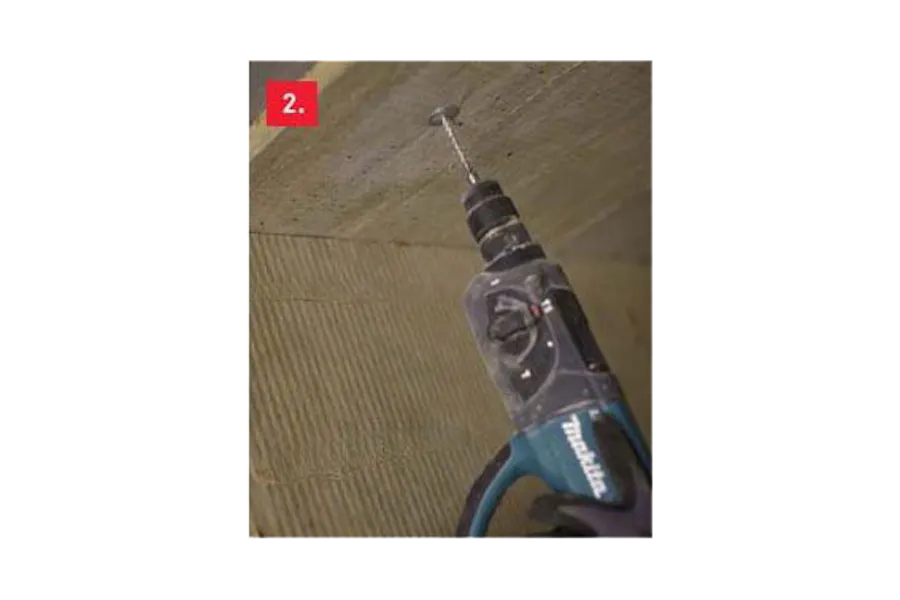

2. Kun esiporaus tehdään aluslevyn läpi, niin eristeeseen jää tällöin selvä jälki reiän sijainnista.

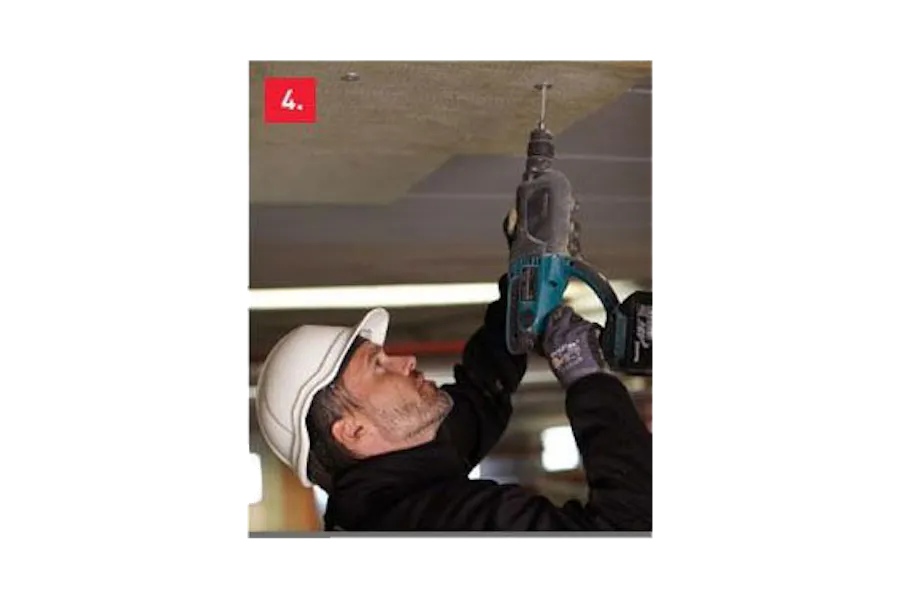

4. Muista aina asentaa eristeet tiiviisti toisiaan vasten.

Liimakiinnitys ja tekniset tiedot

Käyttökohde

30 mm:n eristeellä saavutetaan liimakiinnityksellä ontelolaatalle palosuojausluokka REI180. Eristelevyt kiinnitetään ontelolaatan alapintaan Conlit-betoniliimalla. Yli 30 mm paksua eristettä ei saa kiinnittää liimaamalla.



Tekniset tiedot

Tiheys: n. 165 kg/m3
Paino 30 mm: 4,5 kg/ m2 (+Conlit-betoniliiman märkäpaino n. 3,4 kg/ m2)
Lämmönjohtavuus: λ10 = 0,037 W/m·K
Paloluokka: A1
Ominaislämpökapasiteetti: 1030 J/kg·K
Vesihöyryn läpäisevyys: 0,14 kg/m·s·GPa
Vesihöyryn imeytyminen: 0,004 vol-% RH-arvolla 90%
CE-hyväksytty



Conlit-betoniliima

Veteen sekoitettava sementtipohjainen kuivalaasti
Menekki: n. 2,0 kg kuivajauhetta / m2
Asennuslämpötila: +5 °C - +30 °C
Tiheys: veteen sekoitettuna n. 1,35 kg/l
Käyttöaika: n. 5 tuntia 20 °C lämpötilassa
Luokitus: DS/EN 12004, C2 FTE
Säilyvyys: vähintään 12 kk avaamattomassa pakkauksessa



Tuote

Conlit 150 (etupuolella vaalea lasikuituhuopa)
Conlit 150 P (pinnoittamaton)
Paksuus: 30 mm
Mitat: 600 x 1000 mm, 1000 x 1200 mm

Pinnoittamattomia eristeitä ei tule sellaisenaan jättää sisä-/oleskelutiloissa näkyväksi pinnaksi. Kyseisissä kohteissa tulee käyttää lasikuituhuovalla pinnoitettua (pölysuojattua) Conlit 150 -eristelevyä. Vaihtoehtoisesti pinnoittamattoman eristelevyn pinta voidaan pölysitoa kevyellä ruiskumaalauksella. Käänny maalin valinnassa maalinvalmistajan ja/tai -jälleenmyyjän puoleen.

Hyväksynnät

  • ROCKWOOL-kivivilla on palamatonta ISO 1182 -standardin mukaan.
  • DBI:n palotestin testausseloste: PG11490



Kiinnittäminen

  • Liimaamalla kiinnitettävän eristelevyn max. paksuus on 30 mm.
  • Betonipinnan tulee olla puhdas pölystä ja liasta. Poista irtonainen/lohkeillut maali.
  • Eristelevyt asennetaan puskusaumoin tiiviisti toisiaan vasten ja ladotaan ns. tiililadonnalla (ilman ristisaumoja).
  • Eristelevyn leikkaamiseen voi käyttää mattoveistä, sahaa tai pyörösahanterää. Käytä apuna linjuria suoran reunan aikaansaamiseksi.
  • 1 kg Conlit-betoniliiman kuivajauhetta sekoitetaan n. 0,4-0,5 litraan puhdasta vettä. 20 kg:n säkillinen sekoitetaan n. 8-10 litraan vettä. Käytä vispilällä varustettua laastisekoitinta. Sekoita liima tasaiseksi ja anna seistä 5 minuuttia. Sekoita uudestaan juuri ennen käyttöä.
  • Conlit-betoniliima levitetään eristelevyn taustapuolelle hammastetulla laastikammalla. Jos liima ei tartu hyvin eristelevyyn, se voi olla liian kuivaa. Lisää hieman vettä ja sekoita uudelleen.
  • Paina liimalla käsitelty eristelevy kiinni ontelolaattaan ja aseta se tiiviisti kiinni viereiseen levyyn. Painele koko levyn alueelta, jotta liima tarttuu hyvin betoniin. Eristelevy pysyy kiinni liimassa ilman lisätuentaa.
  • Jos ontelolaattojen välillä on korkeuseroja, eristelevyt leikataan katki laatan sauman suuntaisesti. Tällöin levyt voidaan painaa laattaan kiinni, niin että levy tarttuu laattaan koko alaltaan.
  • Tarkasta sekoitetun liiman ja liimaustyön laatu säännöllisesti työn edetessä. Jos joudut poistamaan asennetun eristelevyn, lisää tarvittaessa uutta liimaa ennen eristeen uudelleen asennusta.



Ontelolaatan vaatimukset

  • Suojabetonin/betonipeitteen paksuus min. 34 mm

Asennusvaiheet

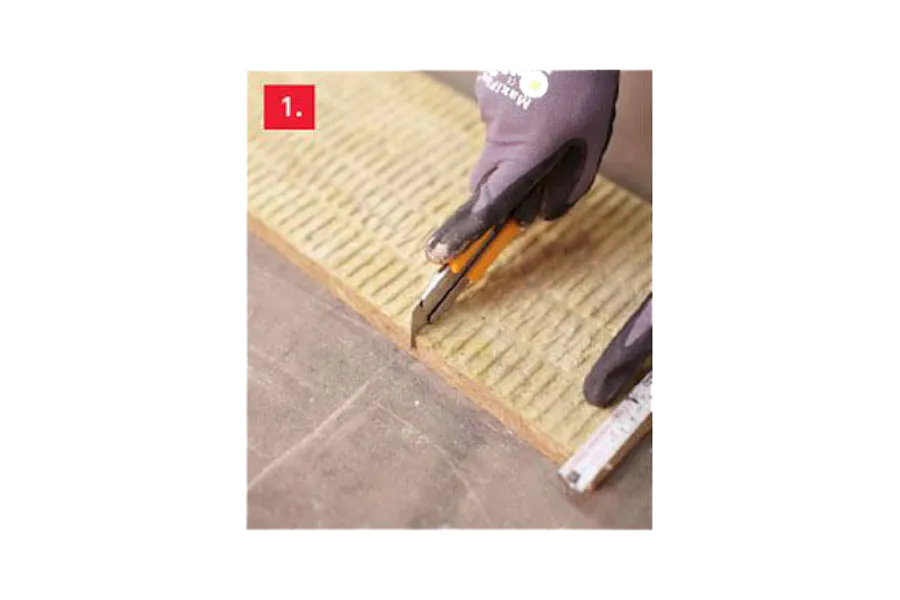

1. Eristelevyjen leikkaamiseen voi käyttää mattoveistä, sahaa tai pyörösahanterää. Käytä apuna linjuria.

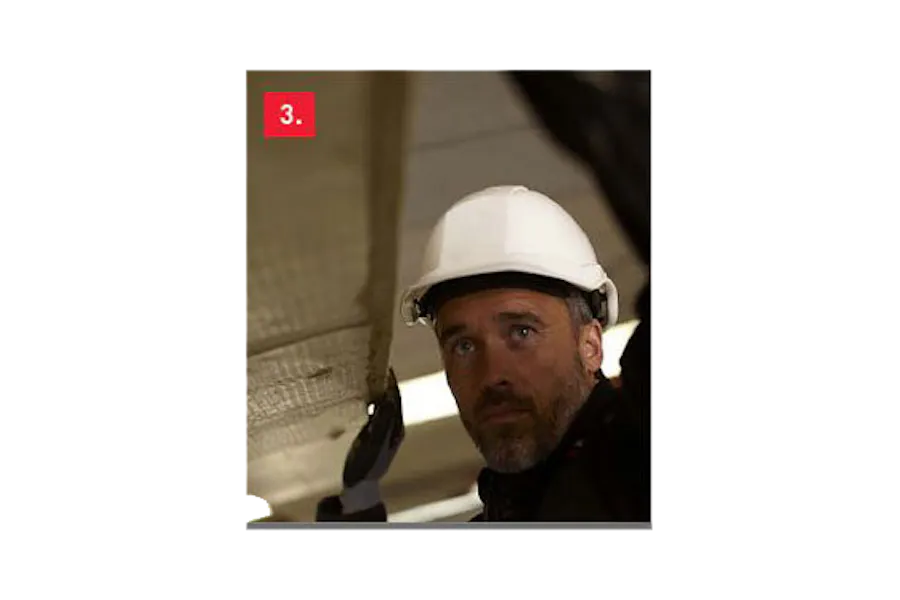

3. Paina liimalla käsitelty eristelevy kiinni ontelolaattaan ja paina se tiiviisti kiinni viereiseen levyyn.

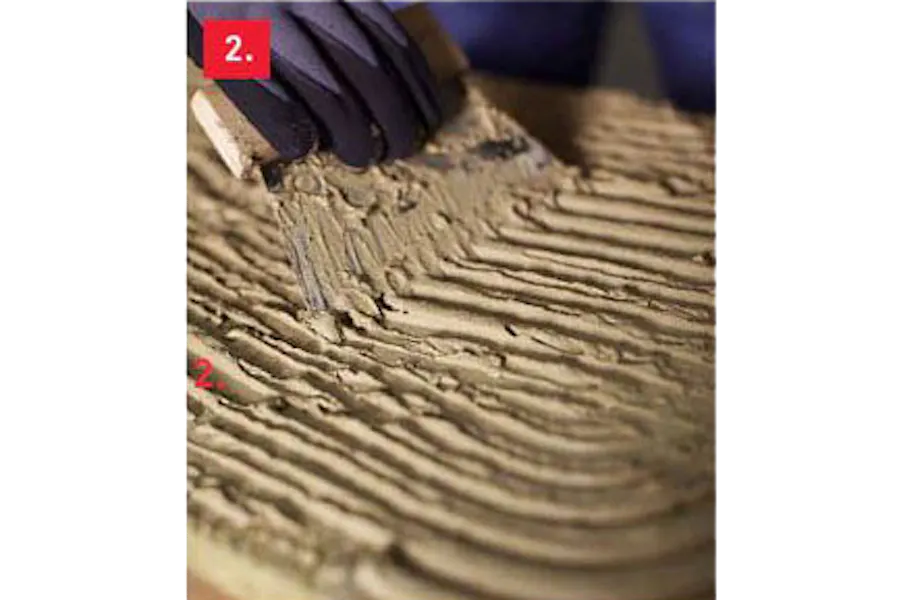

2. Conlit-betoniliima levitetään hammastetulla laastikammalla kauttaaltaan eristelevyn taustapuolelle. Varmista liiman tartunta eristelevyyn.

4. Painele käsillä koko eristelevyn alueelta, jotta liima tarttuu hyvin betoniin. Eristelevy pysyy liimassa kiinni ilman tuentaa.
