En platta på mark
En platta på mark är en golvkonstruktion som anläggs i direkt anslutning mot marken.
En platta på mark är en golvkonstruktion som anläggs i direkt anslutning mot marken.
Vid grundläggning på mark där risken för tjällyftning är stor, ska marken vid utåtgående hörn isoleras genom utläggning av ROCKWOOL Markskiva. Genom att isolera marken utmed sockeln minskas värmeförlusterna genom betongplattan.

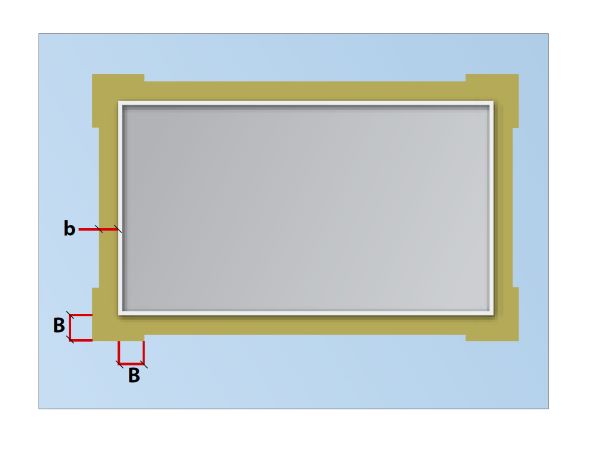

Markisoleringen läggs horisontellt ut från grundkonstruktionen runt hela byggnaden. I hörn ökas bredden enligt skissen ovan. Tjocklekar och utkragningslängd för olika klimatzoner framgår av tabellen nedan.
| Klimatzon | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| Isolertjocklek (mm) | 50 | 50 | 70 | 100 | 100 | 150 | 170 | 180 |
| Utkragningslängd, b (mm) | 600 | 800 | 1000 | 1200 | 1500 | 2000 | 2200 | 2400 |
| Ökning vid hörn, B (mm) | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
Klicka här för att se tjäldjupskarta över Sverige med Klimatzoner

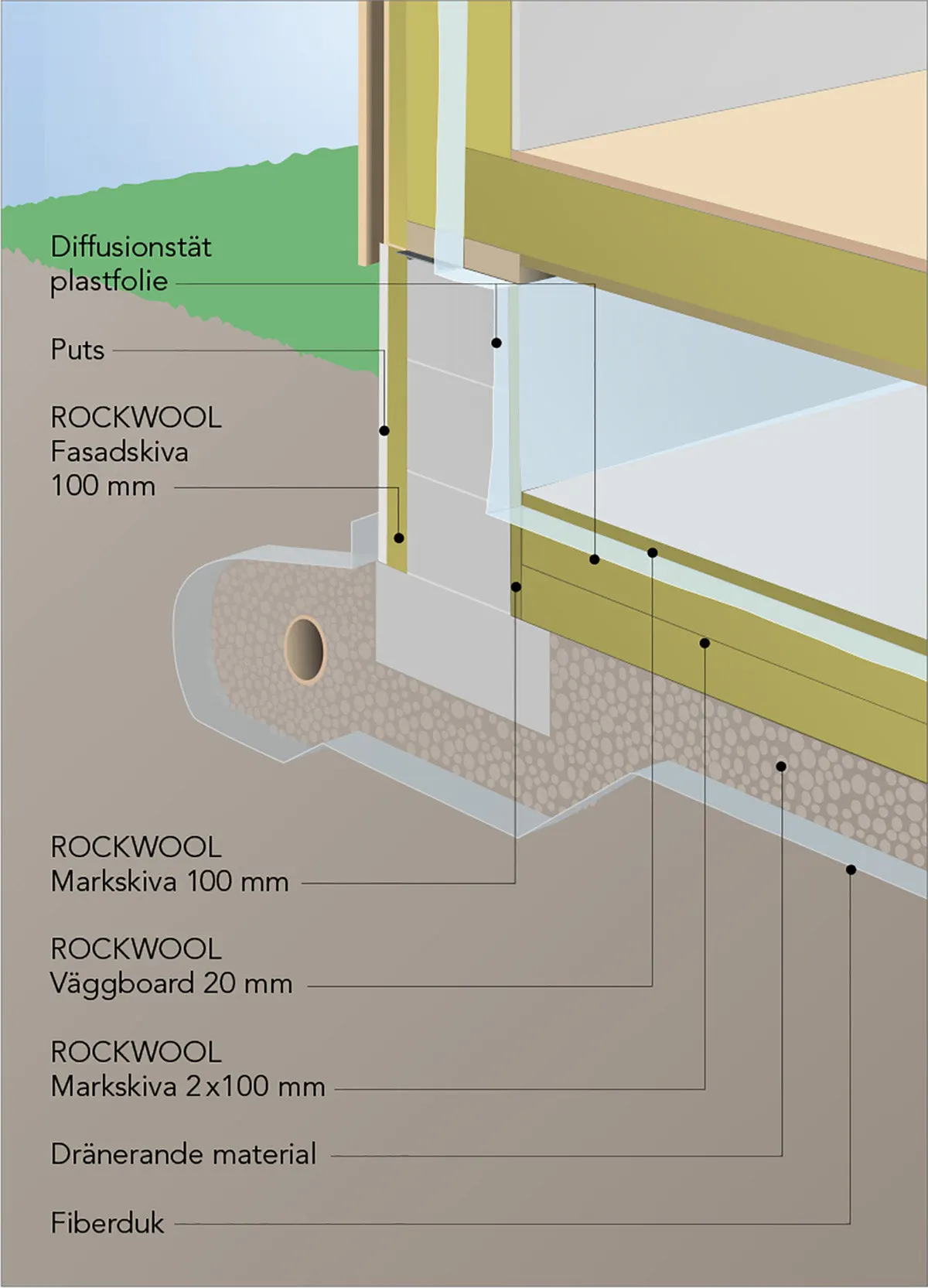

Under betongplattan isoleras med ROCKWOOL Markskiva. Det kapillärbrytande skiktet består normalt av tvättad makadam, 8-16 mm, som ska vara minst 150 mm tjockt. Sockel eller kantbalk ska alltid isoleras, för att undvika värmeförluster genom kondens och hög relativ fuktighet i betongplattan.

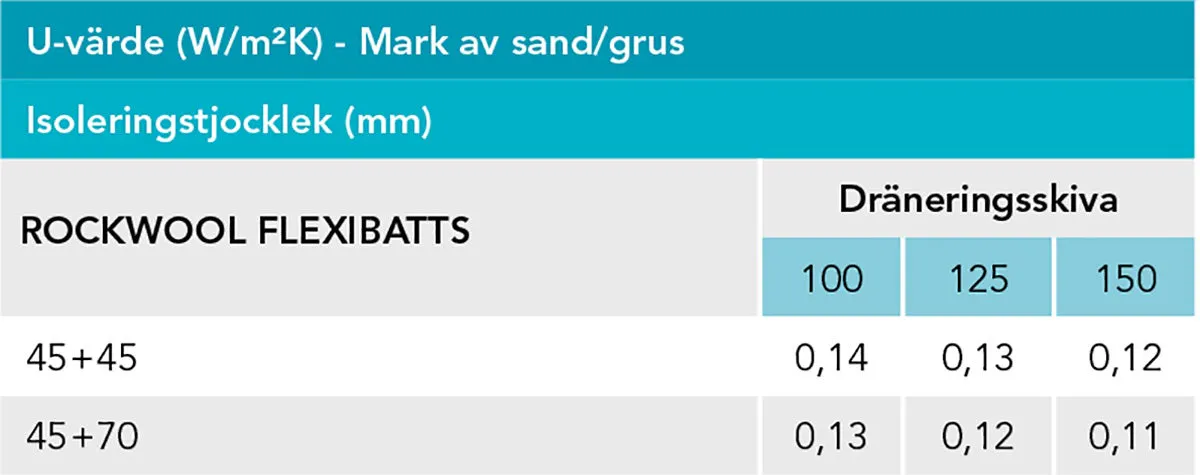

| U-värde (W/m2K) - Mark av sand/grus | ||||
|---|---|---|---|---|
| Isoleringstjocklek med ROCKWOOL Markskiva | ||||
| 200 | 250 | 300 | 350 | 400 |
| 0,14 | 0,12 | 0,10 | 0,09 | 0,08 |
U-värde för en platta på mark beror bl.a. på betongplattans och kantbalkens dimensioner. För exakt U-värde använd vårt Energiberäkningsprogram.
Produkt för tilläggsisolering:
ROCKWOOL Markskiva λ 37
ROCKWOOL FLEXIBATTS λ 37
Konstruktionsbeskrivning:

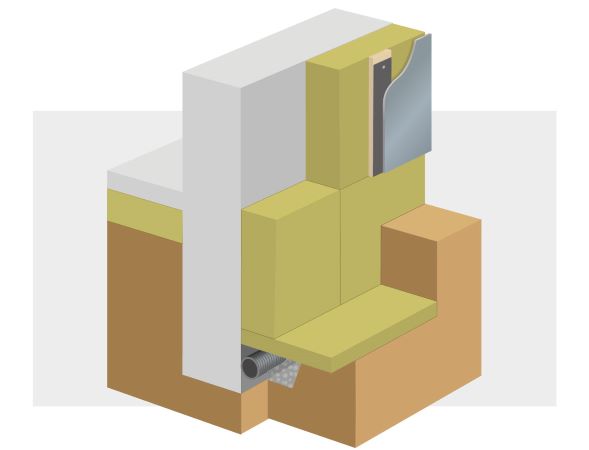

Vertikalt isoleras till ett djup av 60 cm under jord.
Horisontellt isoleras 60 cm ut från grunden.
Montering:
Kan fästas med vanligt kakelfix eller med isolerhållare.
Notera:

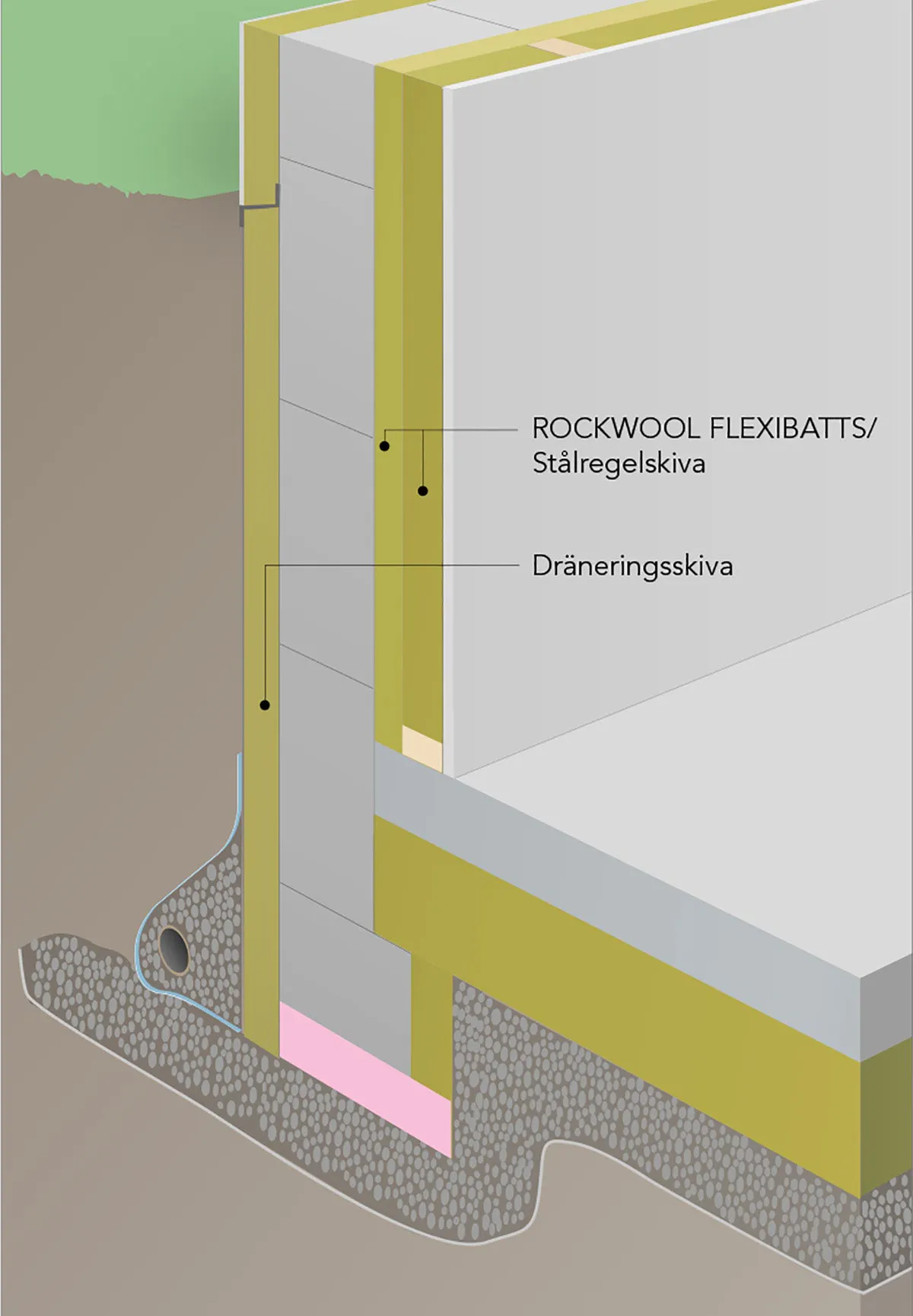

Utjämning av mycket grova och ojämna ytor kan lösas genom att mjuk isolering läggs ut på ytorna. Här kan till exempel 45 mm FLEXIBATTS användas. I exemplen nedan har man monterat utvändig isolering på sockeln till ett djup av 60 cm mätt från marknivå och nedåt. I vissa situationer kan man komplettera med en horisontell isolering över dräneringen, upp till 60 cm ut från betongsockeln.
Isoleringen måste kombineras med dränering på utsidan t.ex. grus. Dräneringen ska säkerställa att vatten inte leder till vattentryck mot sockeln/grunden. Isolering av sockeln bör kombineras med dräneringsrör.
Om inte sockelisoleringen utförs som en del av en utvändig tilläggsisolering av fasaden, ska den tillslutas upptill med en avslutande plåtbleck för att förhindra vatten från att rinna ner bakom isoleringen.
Använd inte markduk som innehåller oljelösande tensider (t.ex. non-woven) som kan förstöra isoleringens fuktavvisande egenskaper.
Sockelisoleringen kan avslutas över markytan med lämplig fasadpanel.
Obs! Om puts används på sockeln bör putsskiva användas (levereras av putsleverantör). Besparingarna i tabellen nedan kan tillämpas endast för fundament av betong, betongplatta och endast om det inte finns isolering som bryter köldbryggan mellan bjälklag och sockel.
Multiplicera omkretsen på sockeln med värdet för “Spara” för att få fram total besparing.
| Ny isolering i konstruktionen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 mm vertikalt + 100 mm horisontellt | 200 mm vertikalt | 100 mm vertikalt | |||||||||
| Väggtyp | Grund | Bjälklag | Isolering av betong- plattan | Köld brygge- isolering | Linjär värme- förlust (W/mK) | Linjär värme- förlust (W/mK) | Spara (kWh/m) | Linjär värme- förlust (W/mK) | Spara (kWh/m) | Linjär värme- förlust (W/mK) | Spara (kWh/m) |
| Träregelvägg | Betong, massiv | U ≥ 0,30 | Nej | Nej | 0,750 | 0,240 | 46 | ||||
| Träregelvägg | Betong, massiv | U ≥ 0,20 | 75 mm | Nej | 0,210 | 0,090 | 11 | ||||
| Tegel | Betong, massiv | U ≥ 0,30 | Nej | Nej | 0,830 | 0,344 | 43 | ||||
| Tegel | Betong, massiv | U ≥ 0,20 | 75 mm | Nej | 0,390 | 0,205 | 17 | ||||
| Betong | Betong, massiv | U ≥ 0,30 | Nej | Nej | 0,950 | 0,373 | 52 | 0,403 | 49 | 0,448 | 45 |
| Betong | Betong, massiv | U ≥ 0,20 | 75 mm | Nej | 0,580 | 0,284 | 26 | 0,301 | 25 | 0,328 | 22 |
Konstruktion:
Grunden är gjuten av oarmerad betong med värmeledningsförmåga på 2,0 W/mK. Isolering över betongplattan har en värmeledningsförmåga på högst 0,40 W/mK.
Beräkningarna använder normalårets graddagar: 3720 som är representativa för Mellansverige, Örebro - Västerås - Uppsala. För uppskattad besparing i södra Sverige beräkna ca 20% lägre besparing. För uppskattad besparing i norra Sverige beräkna ca 35% större besparing.
