Tak som är uppbyggda med hjälp av träkonstruktioner finns i många varianter. Konstruktionerna används ofta i samband med projekt som t.ex. bostadshus eller takbeläggning i äldre fastigheter som behöver renoveras.
Oavsett takkonstruktion så har ROCKWOOL isoleringsprodukter som kan användas. Det kan vara tak med fall eller utan fall. Med produkter från ROCKWOOL får du automatisk en säkerhet mot brand, fukt, ljud och energieffektivitet.
Läs mer om stenullen fördelar här!
Användninsområde
Tak med bärande konstruktion av trä, där konstruktionen redan ligger i fall, isoleras med plan isolering. Isoleringen består vanligen av TOPROCK eller Hardrock Energy, som finns i tjocklekar upp till 530 mm och 180 mm.
Konstruktionsuppbyggnad
PE-folien och ROCKWOOL takisolering läggs ut på träkonstruktionen. Som takbeläggning kan man använda takpapp eller takmembran som är mekaniskt infäst. Utförande enligt leverantörens föreskrifter.
Underlag
Underlaget måste vara rent och torrt, och t.ex. lösa stenar, vatten, snö och is måste avlägsnas, och underlaget måste vara fritt från större ojämnheter.
Infästning
Mekanisk infästning genom takpapp/takmembran och isolering. Se instruktioner från tätskiktsleverantör.
TAKISOLERING – TOPROCK PÅ KL-TRÄ
| U-Värde (W/m2K) | ||||||
| KL-Trä [mm] | TOPROCK SYSTEM [ λD = 39 mW/m K] | |||||
| 250 mm | 280 mm | 310 mm | 360 mm | 430 mm | 500 mm | |
| 100 mm | 0,135 | 0,122 | 0,112 | 0,097 | 0,083 | 0,069 |
| 140 mm | 0,129 | 0,170 | 0,108 | 0,094 | 0,081 | 0,067 |
| 180 mm | 0,124 | 0,113 | 0,104 | 0,092 | 0,079 | 0,066 |
| 220 mm | 0,119 | 0,109 | 0,100 | 0,089 | 0,077 | 0,064 |
TAKISOLERING – HARDROCK ENERGY PÅ KL-TRÄ
| U-Värde (W/m2K) | ||||||
| KL-Trä [mm] | Hardrock Energy [ λD = 36 mW/m K] | |||||
| 100 mm | 120 mm | 140 mm | 150 mm | 170 mm | 180 mm | |
| 100 mm | 0,266 | 0,232 | 0,205 | 0,194 | 0,175 | 0,167 |
| 140 mm | 0,244 | 0,215 | 0,192 | 0,182 | 0,166 | 0,158 |
| 180 mm | 0,226 | 0,201 | 0,181 | 0,172 | 0,157 | 0,150 |
| 220 mm | 0,210 | 0,188 | 0,170 | 0,163 | 0,149 | 0,143 |
Användningsområde
ROCKWOOL erbjuder flera produkter som passar med träkonstruktioner där takfallet ska byggas upp med isoleringen. Hardrock Takfall finns med lutningarna 1:40 eller 1:60 och kan användas oavsett storlek på taket. ROCKWOOL TOPROCK CTF är en kilformad systemlösning med ett 1:40-fall som består av en kilformad lamell och en hård 30 mm takboard. På stora tak läggs TOPROCK CTF ut snabbare än en traditionell kilkonstruktion (uppbyggd med skivor) och takboarden ger ett säkert och stabilt underlag för taktäckningen.
Infästning
Mekanisk infästning genom takpapp/takmembran och isolering. Se instruktioner från tätskiktsleverantör.
Konstruktionsuppbyggnad
PE-folien och ROCKWOOL takisolering läggs ut på träkonstruktionen. Som takbeläggning kan man använda takpapp eller takmembran som är mekaniskt infäst. Utförande enligt leverantörens föreskrifter.
Underlag
Underlaget måste vara rent och torrt, och t.ex. lösa stenar, vatten, snö och is måste avlägsnas, och underlaget måste vara fritt från större ojämnheter.
| Min/Max tjocklek | Falllängd | |||
| U-värde [W/m2 K] | 2 m | 4 m | 6 m | 8 m |
| 0,13 | 270 mm / 320 mm | 250 mm / 350 mm | 200 mm / 350 mm | 180 mm / 380 mm |
| 0,10 | 300 mm / 380 mm | 330 mm / 430 mm | 300 mm / 450 mm | 270 mm / 470 mm |
| 0,09 | 380 mm / 430 mm | 380 mm / 480 mm | 330 mm / 480 mm | 280 mm / 480 mm |
Exempel: Om du vill uppnå ett U-värde om 0,10 W / m² K och ha en fallängd om 6 m, får du en minsta tjocklek på 300 mm och en maximal tjocklek på 450 mm
Produkter till takisolering:
Underlag Energy / Hardrock Energy / TOPROCK
Montering:
Mekanisk infästning genom tätskiktsmatta och isolering. Infästning enligt tätskiktsleverantör.

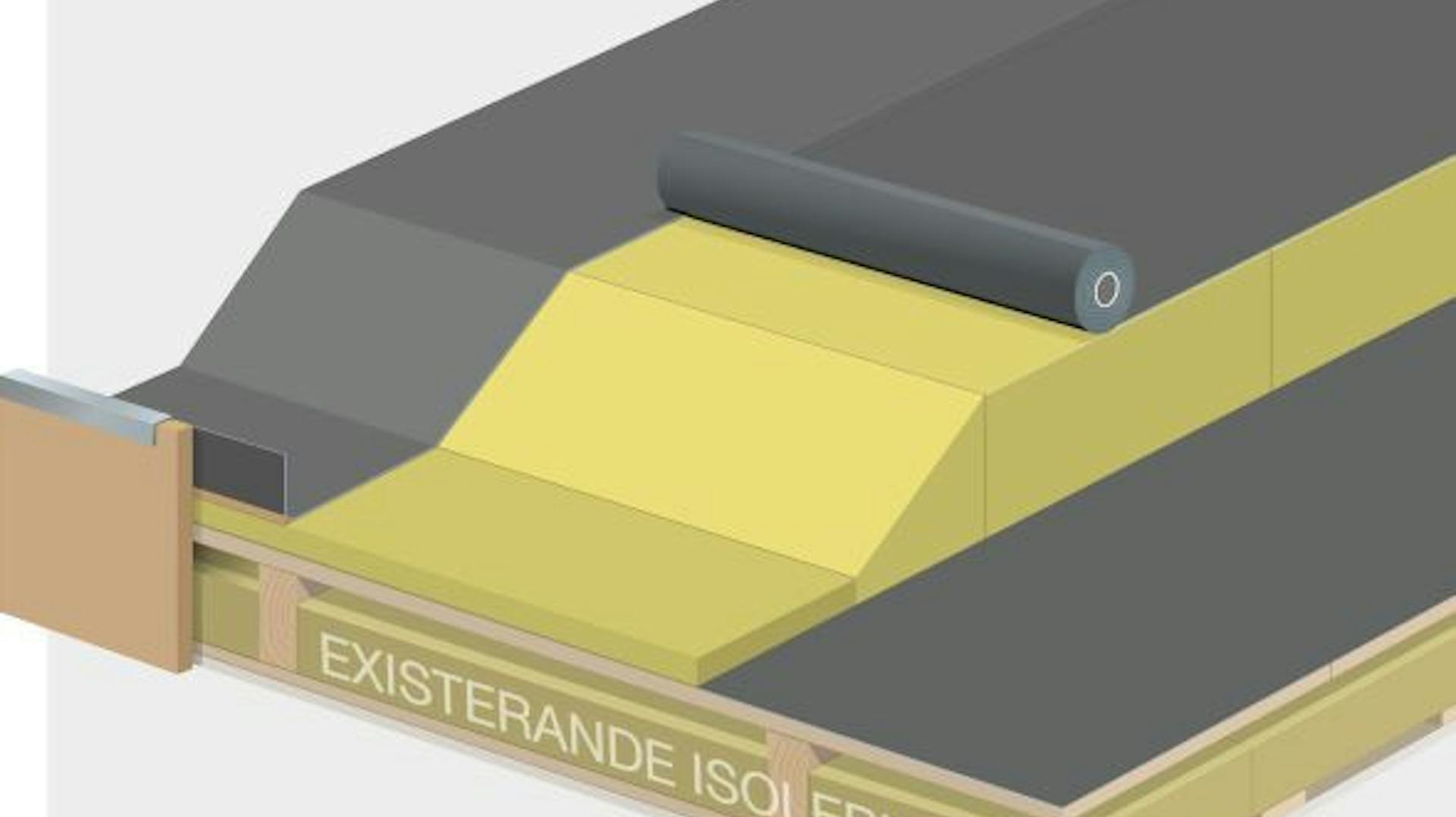

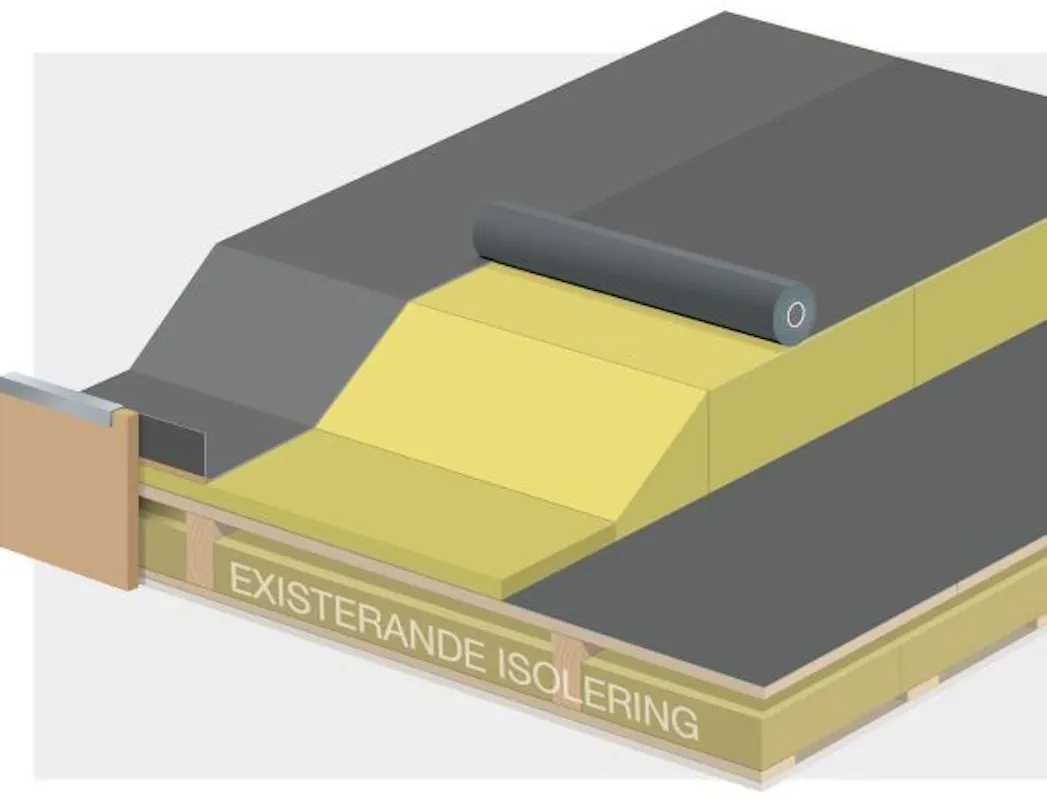

Anvisningar:
Utvändig tilläggsisolering av varma tak kommer alltid att förbättra de fukttekniska villkoren, och reglerna för minsta tjocklek som beskrivits för kalla tak kan man göra undantag från. HardRock Energy används som det översta lagret i en- eller flerskiktslösningar. Underlag Energy används endast som bottenskikt i en flerskiktsisolering.
Konstruktionen kan även utföras med fallisolering, om taket från början inte har något fall. Den nya takisoleringen ska ha en lutning på minst 1:40.
Kontrollera att det gamla tätskiktet eftersom det kommer att fungera som en ny ångspärr. Tilläggsisolering från utsidan förutsätter normalt att den befintliga isoleringstjockleken är mindre än den nya takisoleringen och beror på vilken fukt- belastning som byggnaden har.
Vanligt följdarbete: byte av ev. takbrunnar/höjning av takfönster, murkrön eller takfot. Plåtarbeten och borttagning av diverse huvar. Observera också att hänsyn kan behöva tas till takventilationsanläggning, teknikinstallationer, intilliggande byggnader, takfot, hängrännor, plåtarbeten, murkrön skorstenar, frånluftsventilation, solceller, solpaneler och takterrasser.
| Efterisolering med 180 mm Hardrock Energy | Efterisolering med TOPROCK 250 mm | ||||
Befintliga konstruktioner [mm] | Befintliga U-värden [W/m²K] | Nya u-värden [W/m²K] | Besparingar [kWh/m²år] | Nya U-värden [W/m²K] | Besparingar [kWh/m²år] |
| 50 | 0,6 | 0,15 | 31 | 0,12 | 33 |
| 100 | 0,34 | 0,13 | 15 | 0,10 | 16 |
| 150 | 0,24 | 0,11 | 9 | 0,09 | 10 |
| 200 | 0,18 | 0,09 | 6 | 0,08 | 9 |
Beräkningarna använder normalårets graddagar: 3720 som är representativa för mellansverige, Örebro - Västerås - Uppsala. För uppskattad besparing i södra Sverige beräkna ca 20% lägre besparing. För uppskattad besparing i norra Sverige beräkna ca 35% större besparing.
